czwartek, 27 listopada 2014

88. Wyrzynarka stołowa (modelarska) 85 W Meec Tools

Chciałbym Was niezmiernie poinformować, że nawiązałem fajny rodzaj współpracy z firmą Jula. Otóż, udało mi się wypożyczyć do "testów" zwanych domowym majsterkowaniem elektronarzędzie, którym jest Wyrzynarka stołowa 85W Meec Tools.

(źródło: jula.pl)

Czymże jest ta wyrzynarka?
Jak "mówi" instrukcja obsługi - jest to doskonałe narzędzie do robienia zabawek, układanek, gier, ozdób i wycinania artystycznego. Duże możliwości cięcia sprawiają, że wyrzynarka jest bardzo praktycznym narzędziem do majsterkowania... - Oooo, czyli dla mnie :).

Wspomnianą wyrzynarkę odebrałem prawie po sąsiedzku - jestem takim szczęściarzem, że market Jula mam jak stąd do Waszego sklepu z bułkami i jeszcze mały kawałeczek.

Kontynuując... Przytachałem do domciu taką sobie paczuszkę:


Paczuszka ważyła w przybliżeniu 15 kg, bo właśnie taka jest masa tego urządzenia. Ale, że co?  Że niby ja nie dam rady? Co? JAA? - Dałem :) W końcu codziennie dźwigam w drodze powrotnej z pracy na rękach jednego z moich śpiących "Paździochów".

I tutaj moja wielka wdzięczność i pozdrowienia dla osób, które widząc rodzica z dzieckiem (niekoniecznie śpiącym i niekoniecznie na ręku) chętnie ustępują miejsca w zatłoczonym autobusie. Dziękuję, to bardzo ważne dla bezpieczeństwa maluchów.
A co do pozostałych... aaah, nieważne, wróćmy do tematu.

No to ten tego, więc otworzyłem sobie  pakuneczek i w pierwszej kolejności ukazała mi się bardzo ważna rzecz - instrukcja obsługi.


Po uniesieniu kartonu, na którym leżała wspomniana instrukcja, mym oczom ukazało się w końcu to cudeńko:


Delikatnie wyjąłem sprzęt z pudełka (serce waliło, etc...)


W środku był jeszcze mniejszy kartonik z dodatkowymi akcesoriami, które przed uruchomieniem maszyny trzeba zamontować:


W pierwszej kolejności zamontowałem stopki:


Następnie  zamontowałem osłonę zabezpieczającą:


 Wkręciłem w odpowiednie miejsce dmuchawę wiórów:

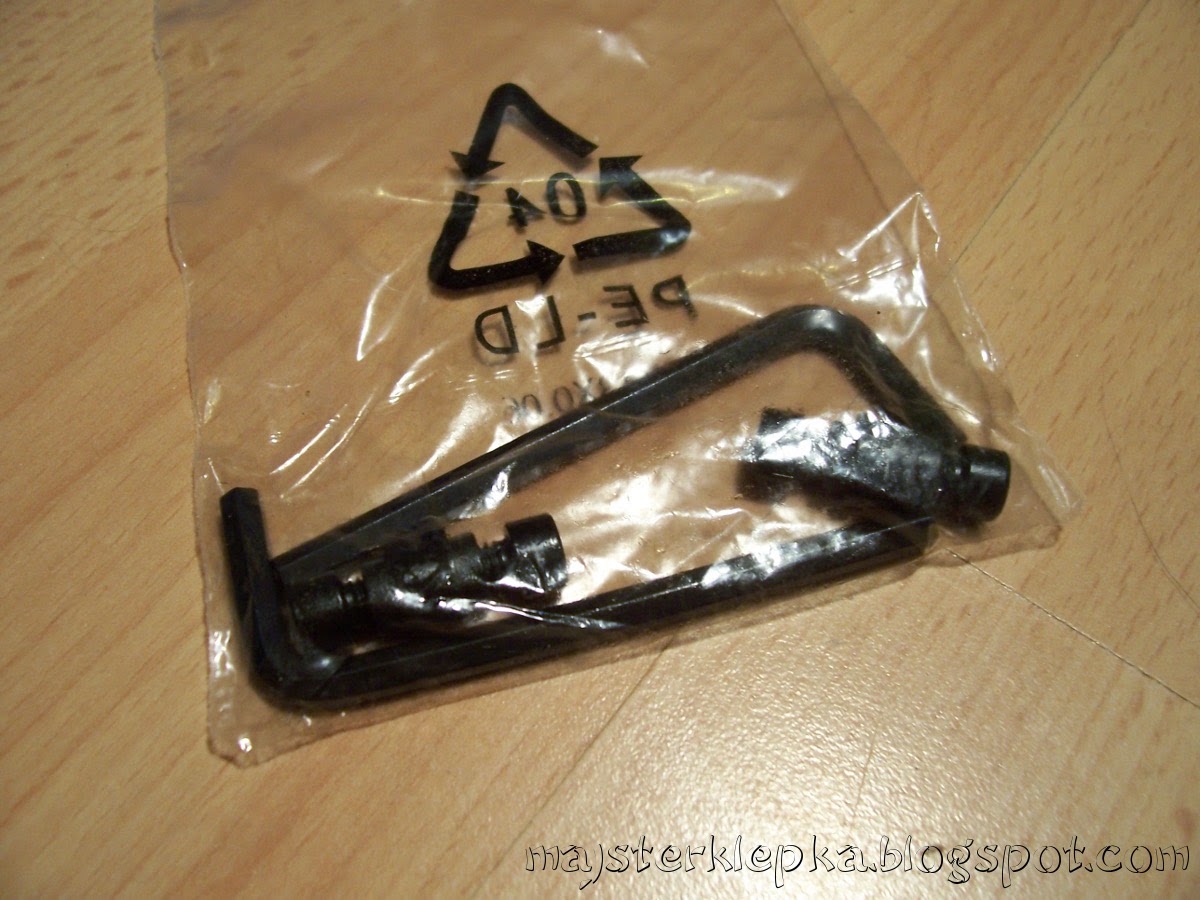

W zestawie znajdują się także przejściówki do ostrzy uniwersalnych:


Nie otwierałem ich jednak, gdyż będąc w markecie Jula zakupiłem sobie zapas ostrzy dedykowanych.

No dobrze. Skoro już Złożyłem sobie narzędzie to pora wspomnieć co nieco o jego parametrach. Urządzenie posiada silniczek o mocy 85 W, zasilany napięciem sieciowym 230V.


Tak. Spostrzegawczy mają rację... zdjęcie powyżej było robione przed zamontowaniem stopek :)

Więcej danych technicznych:
Prędkość obrotowa bez obciążenia /min: 1440,
Maks. głębokość cięcia 90(stopni): 40 mm,
Maks. głębokość cięcia 45(stopni): 10 mm,
Lpa (poziom hałasu) z obciążeniem: 73 dB(A),
Lpa (poziom hałasu) bez obciążenia: 86 dB(A).

Teraz wspomnę o kilku szczegółach które mają usprawnić pracę. Do urządzenia dołączone jest coś takiego jak prowadnica poprzeczna, która ma za zadanie pomagać w równym prowadzeniu materiału względem brzeszczotu.
Jeśli chcemy ciąć pod kątem prostym wystarczy na prowadnicy ustawić kąt 90 stopni:


A ciąć możemy do 30 stopniu w obu kierunkach (tzn tyle pokazuje skala, w rzeczywistości mamy jeszcze kilka stopni zapasu):


Drugą, fajną i przydatną funkcjonalnością jest możliwość nachylania stołu:


Postanowiłem sprawdzić, jak jest z wypoziomowaniem stolika w świeżo wyjętej z pudełka wyrzynarce. Mam w spadku, po wujku żony, zapalonym majsterkowiczu m.in. taką fajną, małą i poręczną poziomicę:


Jak widać powyżej, podłogę mam niemal idealnie wypoziomowaną (no coż, sam kładłem :) , ustawiłem nachylenie stołu na 0:

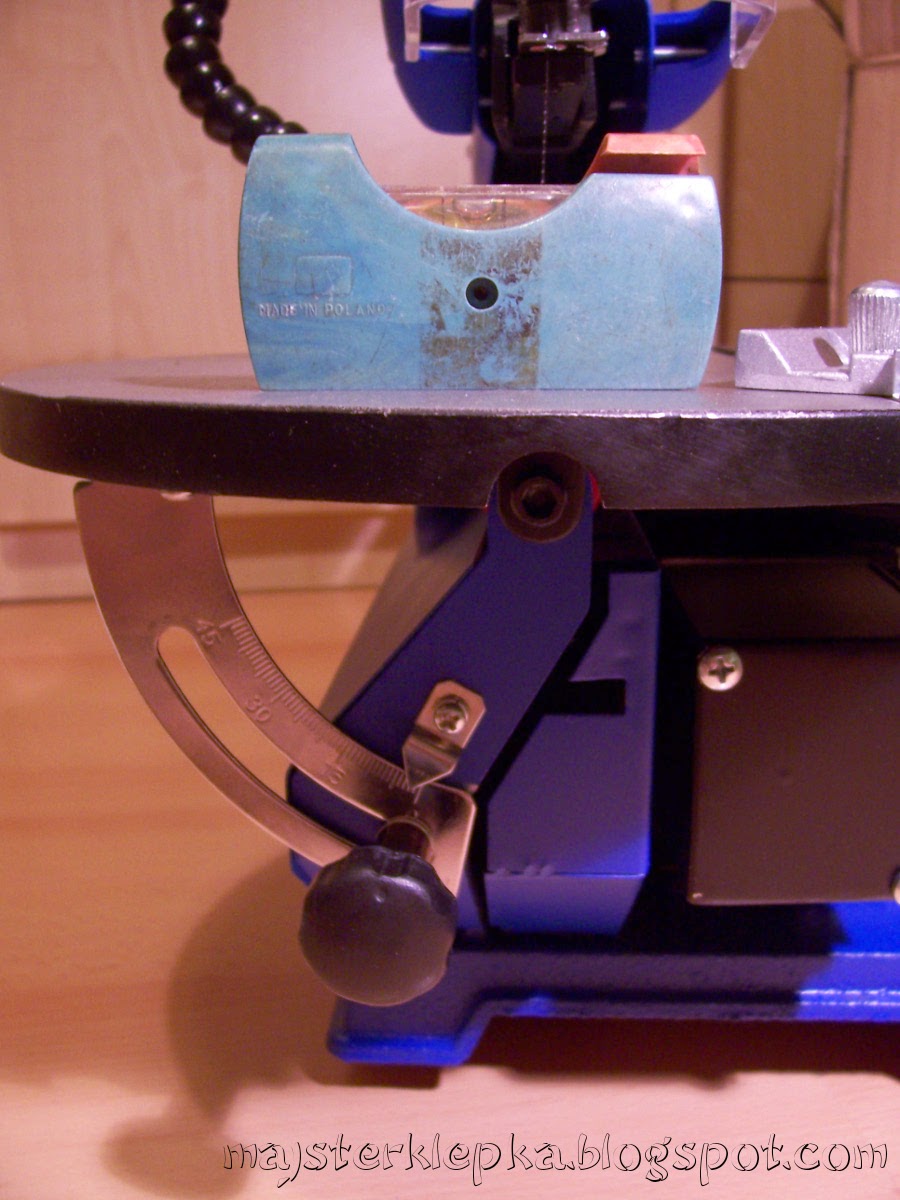

I Zonk!, poziomica pokazała poziom, gdy  przechyliłem stolik o dwa stopnie:

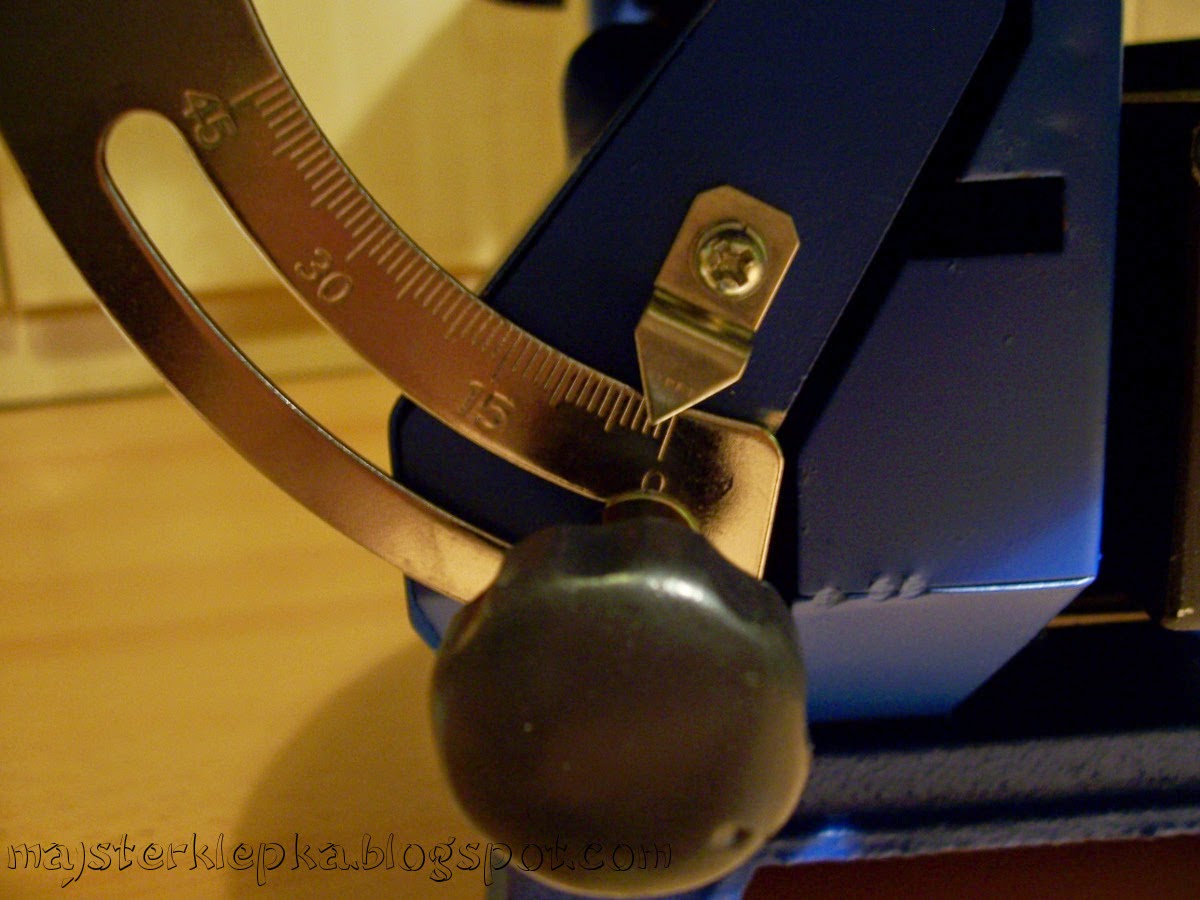

Myślicie, że to wada? O nie, nie... Spokojnie, to się wszystko da skalibrować.  Wystarczy odkręcić widoczną na zdjęciu śrubkę, ustawić wskaźnik na zero, dokręcić śrubkę i mamy urządzenie gotowe do precyzyjnej pracy:


Sam stolik, jak już pisałem przy danych technicznych, możemy nachylać do 45 stopni:


Poniżej, pierwsze tzw. na szybko próby uruchomieniowe.
Tak oto udało mi się przeciąć listewkę o grubości 10 mm pod kątem 90 stopni:


A tak pod kątem 45 stopni:


No dobrze, to ja już mam urządzenie gotowe pracy i kilka pomysłów w głowie a czasu niedużo... Biorę się do roboty...

Sąsiedzi... bez obaw... zbyt głośna nie jest :)

Aha, co najważniejsze, pamiętajcie, że mój wpis nie jest instrukcją obsługi, dlatego:


To się tyczy każdego narzędzia...

I jeszcze jedno. Nie będę nikogo na siłę namawiał i przekonywał, doradzał i męczył... Ale stwierdzam, że moje pierwsze wrażenie jest pozytywne, niedługo powstaną projekty z wykorzystaniem tej wyrzynarki... Można będzie to śledzić tutaj na blogu... I jeśli ktoś się zdecyduje na zakup właśnie tego urządzenia, to w markecie Jula niech szuka tego znaczka:




Aktualizacja: 14.12.2014 r.

Niestety nadszedł czas pożegnania i dzisiaj odwiozłem wyrzynarkę z powrotem do sklepu Jula. Już tęsknię. Pocieszam się, że w planach mam zakup właśnie tego urządzenia w niedalekiej przyszłości.

Powyższa wyrzynarka stołowa pomogła mi (znacznie ułatwiła) zrobienie:

Docinanie formatek na wymiar:



Poniżej wycięte elementy do budowy lampki na biurko:


Elementy były wycinane w listewkach o grubości 1 cm (także w klejonce robionej z tych deseczek).

A tutaj elementy do budowy łodzi wikingów, wycięte w sklejce pozyskanej ze skrzynki na owoce (takiej z marketu):


Dlaczego elementy są białe?
Bo mają naklejone szablony które zdejmę dopiero po obróbce wyciętych elementów.

Nie miałem niestety okazji powycinać w tworzywie sztucznym oraz w metalu. Może innym razem, gdy już będę miał ten sprzęt na stanie.
